華能左權光伏無線網絡MESH覆蓋成功案例
項目背景

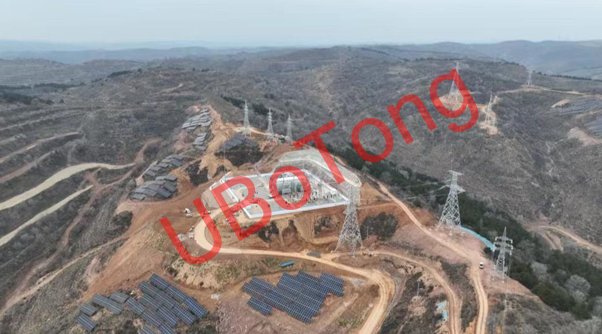

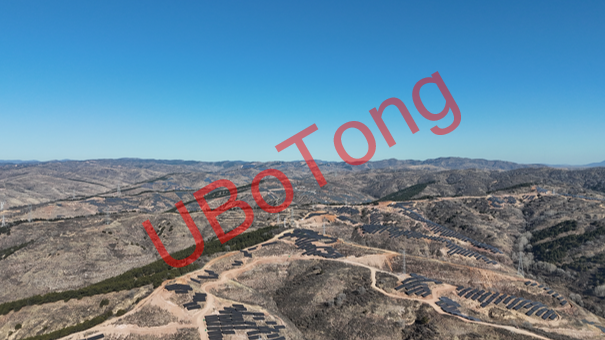

華能左權光伏項目位于山西省晉中市左權縣石匣鄉，占地面積約1400畝，裝機容量60兆瓦，集電線路3回，箱變27臺、逆變器188臺，總計安裝580Wp光伏組件138970塊，全部安裝于海拔1400米左右的山丘之上，地勢陡峭，光伏區陣區分散。
然而，這些光伏電站并網后帶來了大量的運營維護壓力，如常規設備檢測、光伏板巡檢等。傳統的運維方式巡檢效率低下，而且在偏遠山區惡劣的自然環境下，幅員遼闊的光伏電站巡檢工作，是十分困難和危險的。但光伏發電項目的光伏運維及巡檢，對于光伏電站來說，正常的巡檢及光伏電站運維護是十分重要的，日常巡檢和定期維護是保障一個光伏發電項目正常運行的必要環節，對于農光互補、漁光互補、地面電站等光伏發電區，傳統的人工巡檢不能滿足需求，無法實現安全的光伏巡檢目的。
?
?
?
?
客戶需求
1.?通過建設多個無線通信節點，構建全場無線覆蓋通信網絡，保證巡檢人員區域內無線信號的覆蓋，保證無線網絡覆蓋范圍內的通信高質量、低時延。
2.?以上述綜合性的無線通信網絡完成光伏電場移動業務承載，通過配備通訊設備以及手持終端實現工作現場數據傳輸、語音通信和實時畫面或視頻信息回傳等功能；
3.?帶寬條件應滿足現場業務數據及業務視頻圖像回傳，集群調度等業務需求；
4.?網絡通信系統整體應具備高度可靠性，數據保密、應用可控；
5.?滿足惡劣環境下的工作要求：長期經受不利的氣候條件的考驗，如大雪、冰雹、大風和雷雨等惡劣環境下的戶外要求；IP防護等級不低于IP67。
6.?滿足場區內定點巡檢攝像機視頻圖像回傳。
7.?滿足在較強電磁干擾的情況下工作。
網絡架構

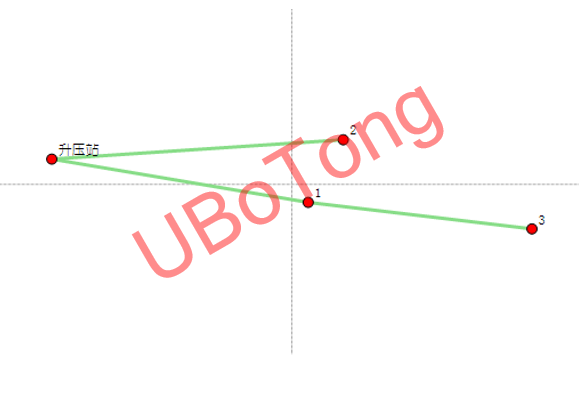

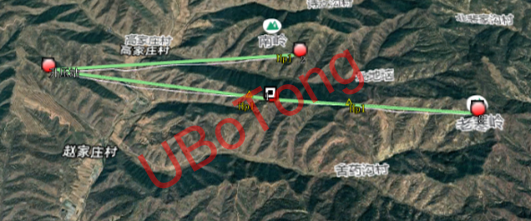

光伏場區新建4個點位對全場進行無線覆蓋建設，分別為1號點位、2號點位、3號點位、升壓站。
升壓站點位架設設一根8米通訊塔桿，塔桿上安裝雙頻MESH基站，高增益定向雙頻天線、千兆網橋、匯聚交換機、防火墻、AC控制器、室外防水電源箱等。
1號、2號、3、號點位分別架設一根8米通訊塔桿，塔桿上安裝雙頻MESH基站，高增益定向雙頻天線、千兆網橋、太陽能供電設備、POE交換機、室外防水電源箱等。
?
?
?
?
?
???
? ? ? ? ? ? ? ?
通過以上光伏電場覆蓋方案設計，可以實現無線覆蓋巡檢系統中無線基站與終端進行數據信息快速、穩定、高效的傳輸。
系統優勢
傳統的有線覆蓋方案因其線路鋪設費高、難度之大和施工周期之長、日后維護困難等，而優波通無線覆蓋系統采用無線方式組網，方便靈活，施工周期短，無需施工布線，不會造成因為施工而導致原有設施設備損壞的情況發生，是一套可靠、高效、低成本的無線覆蓋解決方案。
穩定性：系統設備均是高工業等級，能夠適應高溫、低溫的溫度變化，防塵、防水、防震等，大大的減少了外界因素對系統正常運行造成的影響，使系統具有更高的穩定性；
強抗干擾：本次產品具備MIMO多路多出技術，智能天線技術，OFDM正交頻分復用技術，具備很好的無線抗干擾性能。
快速部署、簡易安裝：原有結構能夠做到不破壞，盡量保持原來的樣子，保證使用的產品能夠快速安裝部署，安裝簡單；
實時性：在移動中可以實時的將文字、圖片等數據及時傳輸至監控中心，保證通信傳輸流暢和完整。便于采集全面且完整的數據并保存；
靈活擴容性：新增無線終端只需要增加無線終端，即可輕松接入無線網絡系統中，擴容能力強，應用簡單；
性價比：產品價格合理，系統維護簡單，費用較低。

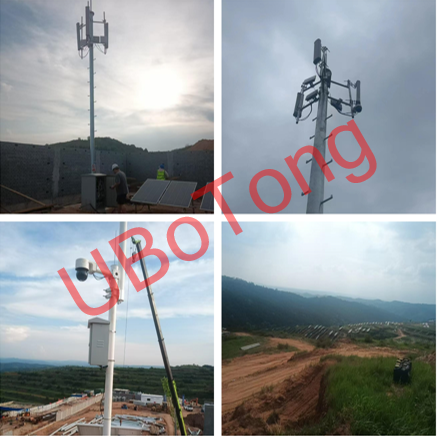

實際效果圖
?
?
客戶價值
光伏區無線系統本身可搭配很多簡便實用的功能，方便員工提高巡檢效率。在節省人力、物力等開支的同時，可有效的提高電場內部的辦公效率和提升電場的企業形象。
